개요

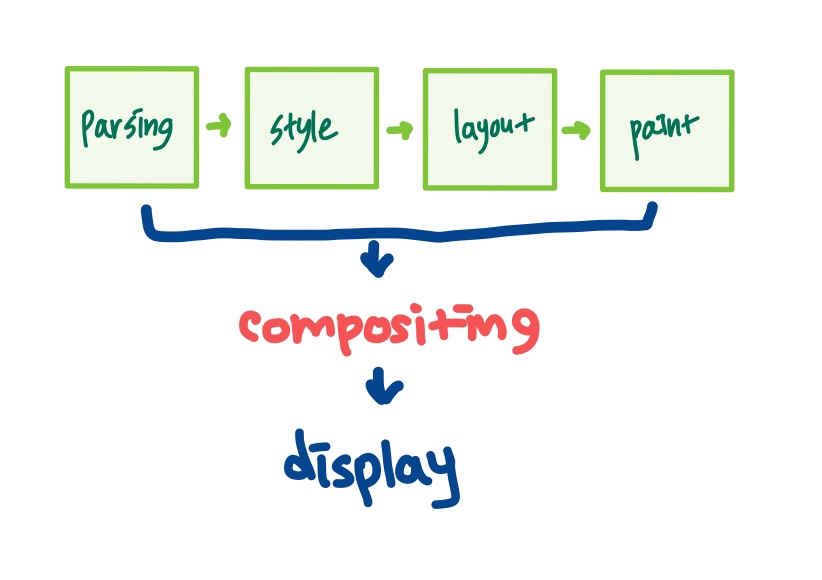

이 글에서 다룰 렌더링 절차는 다음과 같습니다. 렌더링은 메인 스레드에서 parsing부터 paint까지의 과정을 거쳐 compositing 후 display되어 마무리됩니다.
Parsing
파싱이 왜 필요할까요? 파싱은 무엇일까요? HTML 문서는 브라우저가 이해할 수 없는 순수한 텍스트이기 때문에 이를 브라우저가 이해할 수 있는 형태인 자료구조로 변환시켜야 합니다. 이 변환 과정을 파싱이라고 하고, 문자열을 토큰으로 분해하고 파스 트리 만들어냅니다.

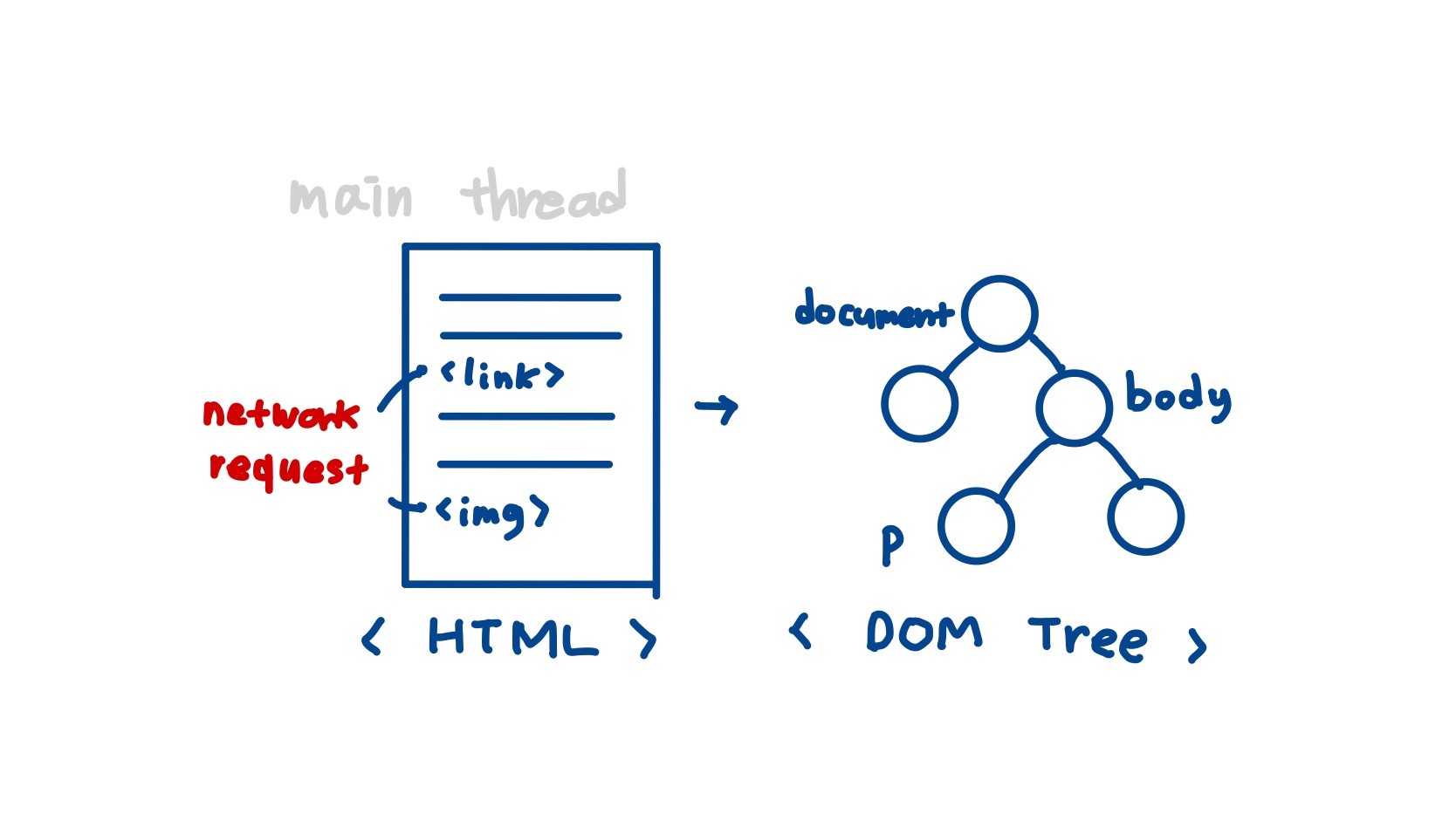

그래서 메인 스레드에서는 HTML을 응답으로 받게 되면 HTML을 파싱하여 DOM(Document Object Model)을 구축하기 시작합니다.
Parsing의 중단 지점
파싱은 <link>, <img>, <script> 태그를 만나면 중단됩니다. 보통 브라우저는 외부 리소스인 이미지, 자바스크립트, CSS를 사용하고 있는데 이는 네트워크나 캐시로부터 가져와야 하기 때문이죠.
그러나 이런 중단 현상은 리소스를 사용하기까지의 시간을 늦추기 때문에 브라우저는 속도를 높이기 위해서 preload scanner를 동시에 실행합니다. preload scanner는 HTML parser가 생성한 토큰을 보고 네트워크 스레드에 소스 요청을 해줍니다. 이는 병렬적으로 실행되어서 이러한 성능 저하 문제를 해결해줄 수 있습니다.

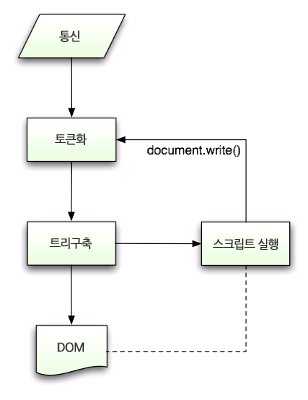

<script> 태그를 만나면 파싱이 중단되는 이유는 자바스크립트가 document.write() 같은 것들을 사용하여 전체 DOM 구조를 변경시키기 때문입니다. 그러나 <script> 태그에 defer, async 속성을 사용한 경우는 예외입니다. 이는 HTML 파싱과 외부 자바스크립트 파일의 로드가 비동기적으로 병렬적으로 진행되기 때문입니다.
그러나 async와 defer 속성은 src 속성을 통해 외부 자바스크립트 파일을 로드하는 경우에만 사용할 수 있음을 알고 있어야 합니다.
<script async src="exten.js"></script>document.write() 같은 것을 사용하지 않았을 땐 defer이나 async 속성을 사용하는 것이 좋습니다.
Style

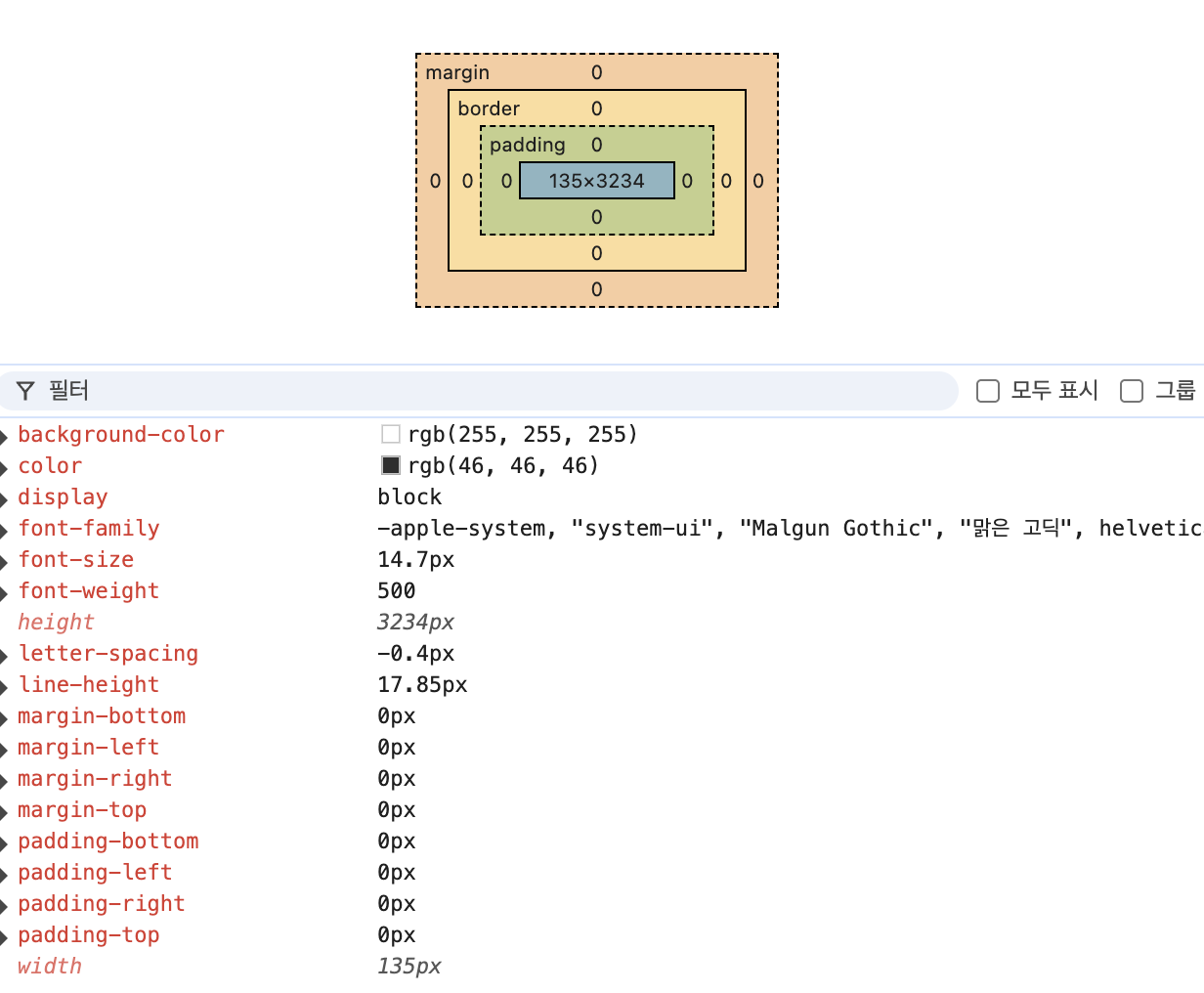

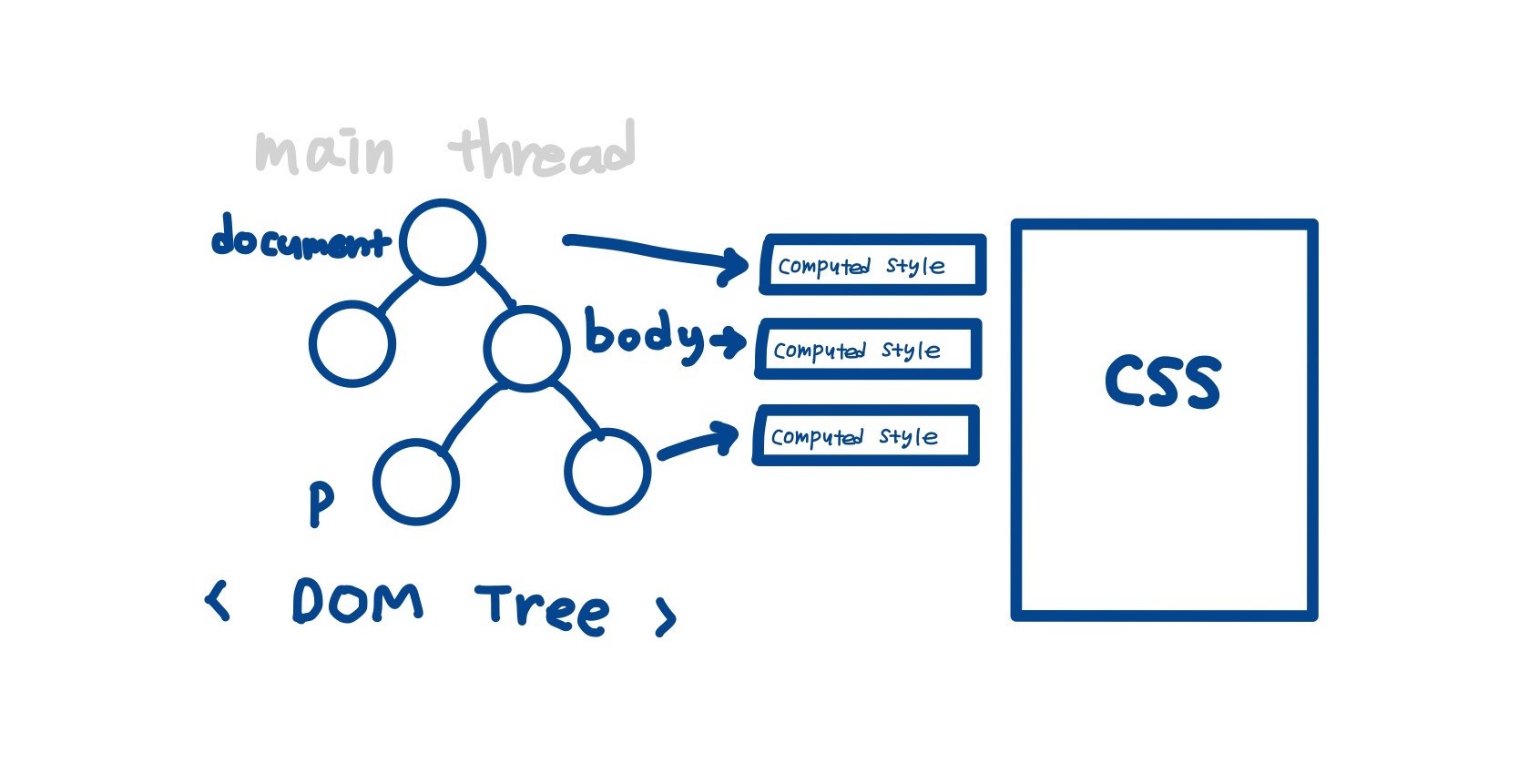

HTML 파싱이 끝나면 CSS 파싱을 시작합니다. <link>, <style>의 CSS를 바탕으로 브라우저가 이해할 수 있는 스타일 시트를 생성하고 각 DOM 노드에 어떤 스타일을 적용할지 스타일을 계산합니다. 계산된 스타일은 개발자 도구에서 확인할 수 있습니다.
Layout

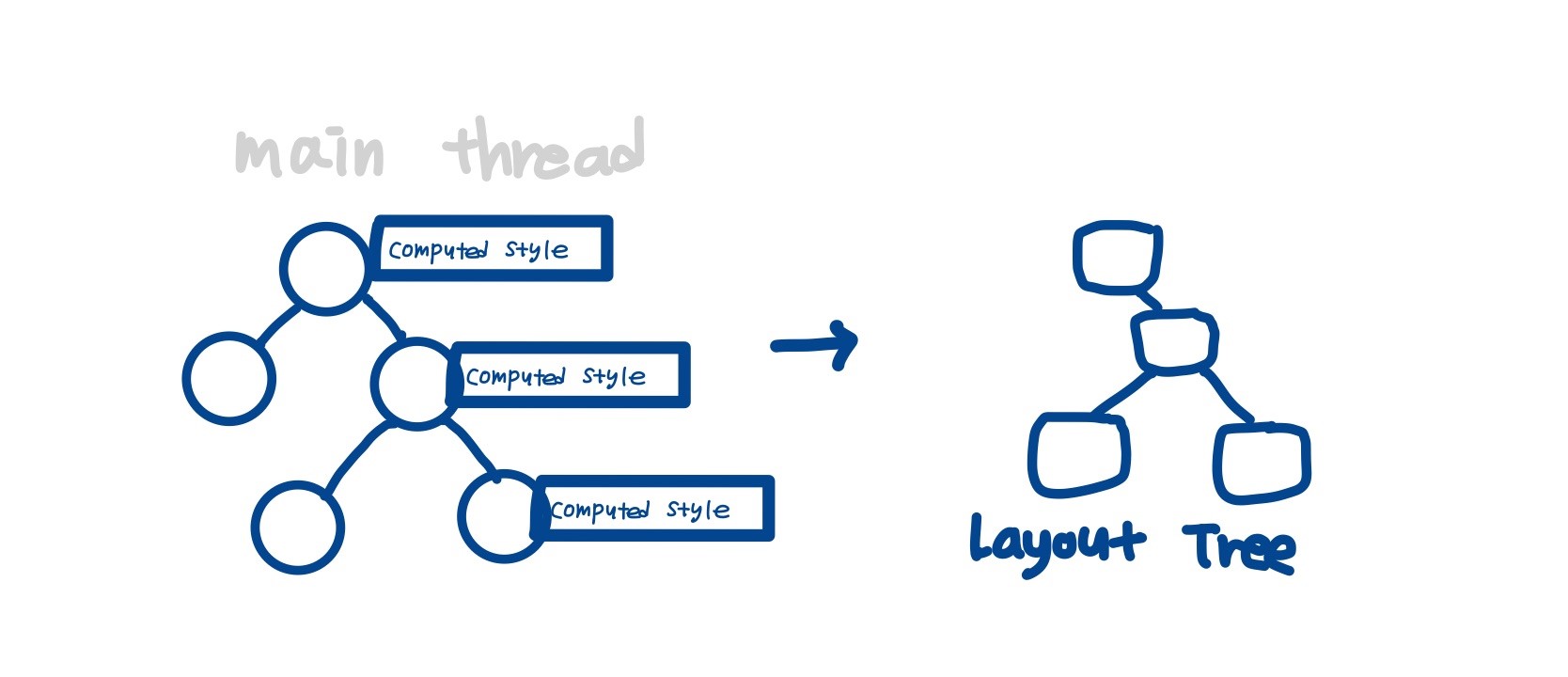

메인 스레드는 DOM과 계산된 스타일을 통해서 레이아웃 트리를 생성합니다. 레이아웃 트리는 x y좌표나 크기 같은 정보를 가지고 있습니다. 그러나 오직 화면에 렌더링 되는 노드만으로 구성되기 때문에 display:none가 적용된 노드, <meta>, <script> 같은 노드는 포함되지 않습니다.
Paint
이제 얻은 정보들을 가지고 화면에 그려야 하지만 어떻게 그려야 하는지 순서 같은 것들을 모르고 있습니다. 만약 HTML을 따라 무작정 순서대로 그리면 다음과 같은 상황이 벌어집니다.

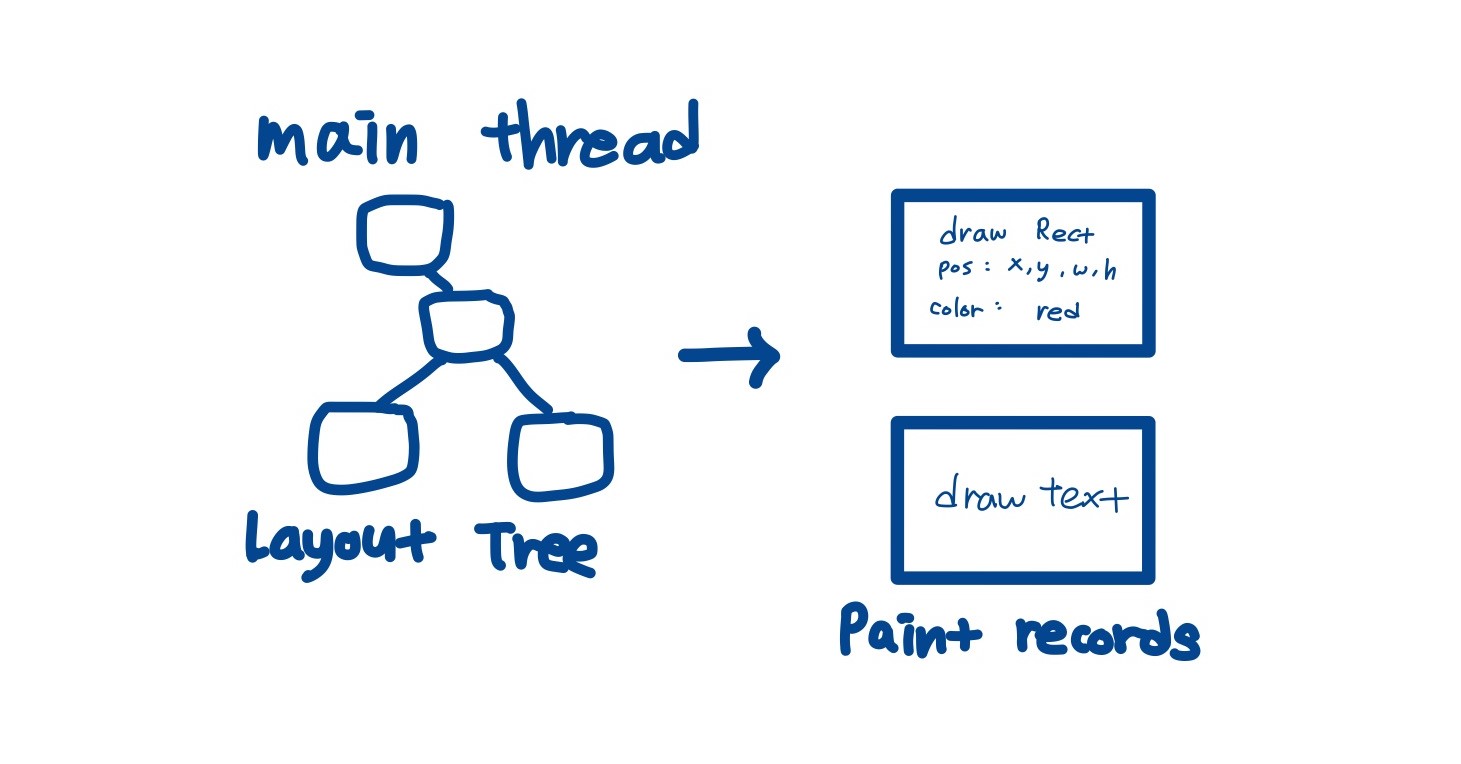

그래서 페인트 단계에서는 레이아웃 트리를 통해 페인트 레코드를 생성합니다. 페인트 레코드는 그림을 어떻게 그릴지에 대한 정보를 알려줍니다.
Compositing
이제 HTML 구조, 각 요소의 스타일, 페이지의 기하학적 속성 등을 통해서 페이지에 그려야 합니다. 이 정보들을 픽셀로 변환하는 과정을 픽셀화(rasterzing)라고 합니다. 그러나 최신 브라우저에서는 합성(composition)이라는 과정을 거칩니다.
합성은 페이지의 각 부분을 레이어로 분리해 개별적으로 픽셀화하고, 합성 스레드(compositor thread)라는 별도의 스레드를 통해 하나의 페이지로 합성하는 기술입니다. 이 기술을 사용하면 스크롤이 발생했을 때 레이어가 이미 픽셀화되어 있기 때문에 새 프레임을 합성하게만 하도록 할 수 있습니다. 애니메이션도 한 레이어를 움직여 프레임을 합성함으로써 구현해낼 수 있습니다.

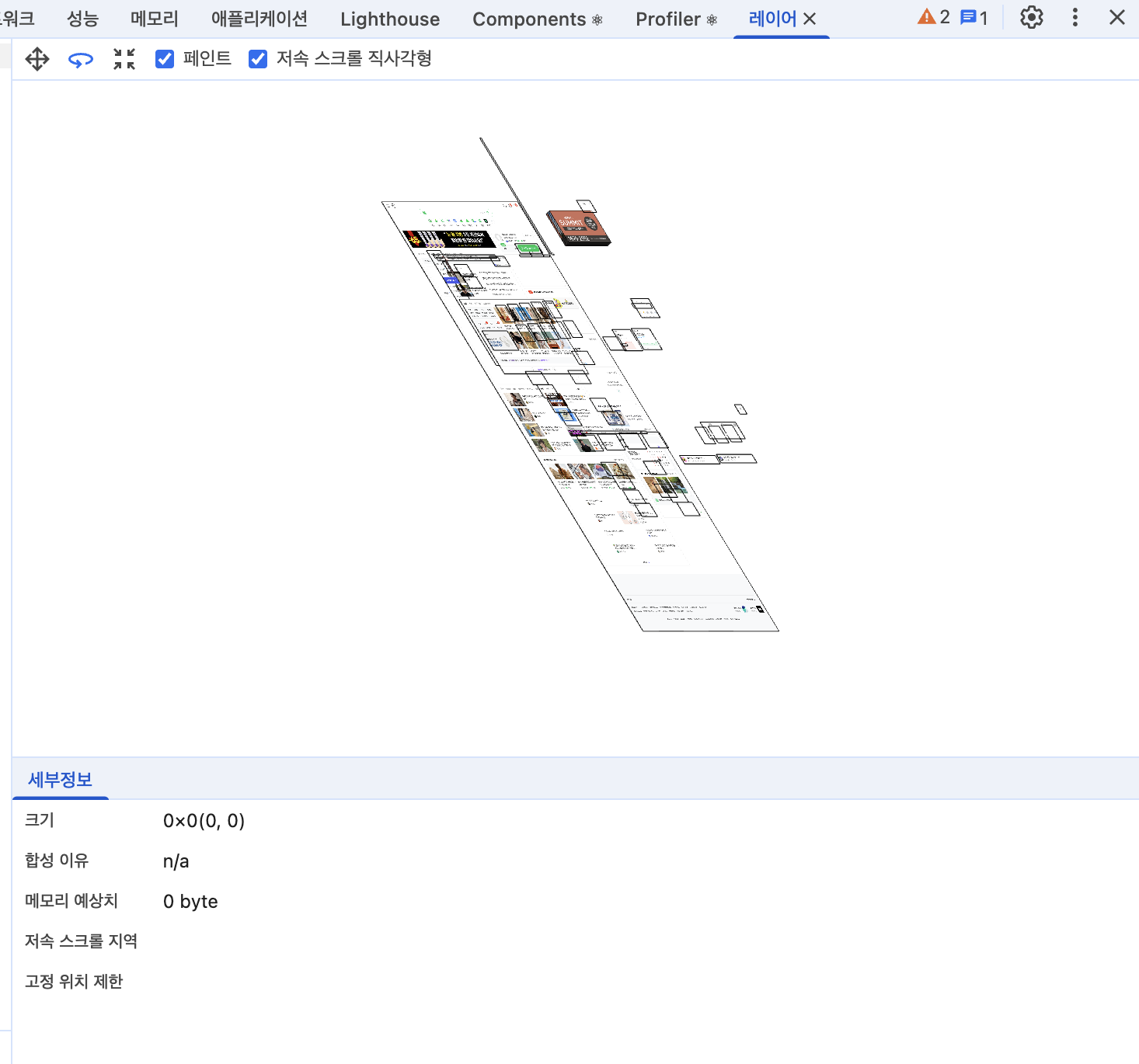

레이어도 개발자 도구에서 확인할 수 있습니다. 아래 사진과 같이 레이어가 쌓여 있는 것을 확인할 수 있습니다. 과도하게 많은 레이어는 작업 속도를 느리게 만들기 때문에 애플리케이션의 렌더링 성능을 측정하여 관리하는 것이 중요합니다.

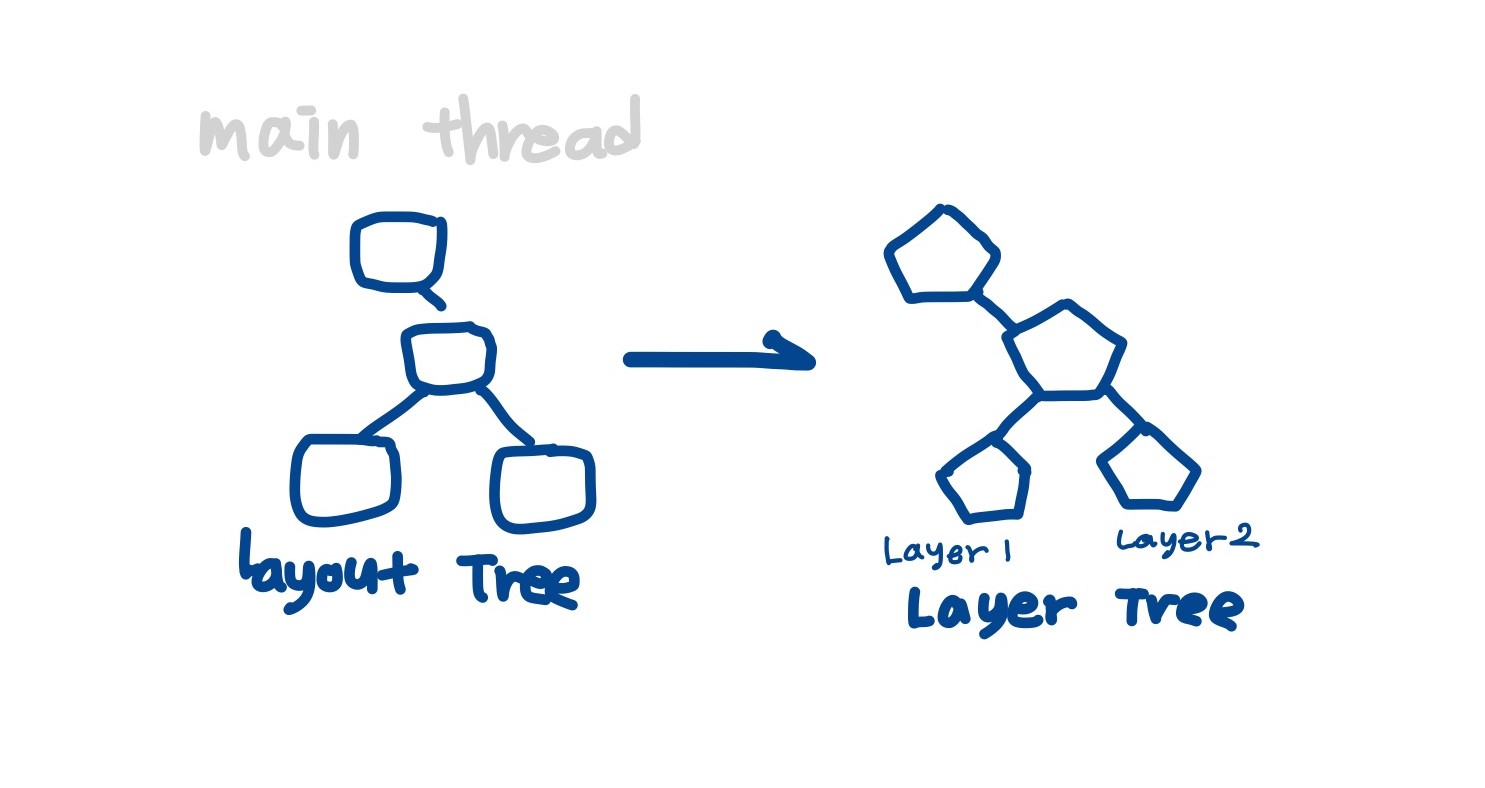

이제 어떤 요소가 어느 레이어에 있어야 하는지 알기 위해서 메인 스레드는 레이아웃 트리를 훑어 레이어 트리를 생성합니다.
메인 스레드에서의 래스터 및 합성 해제

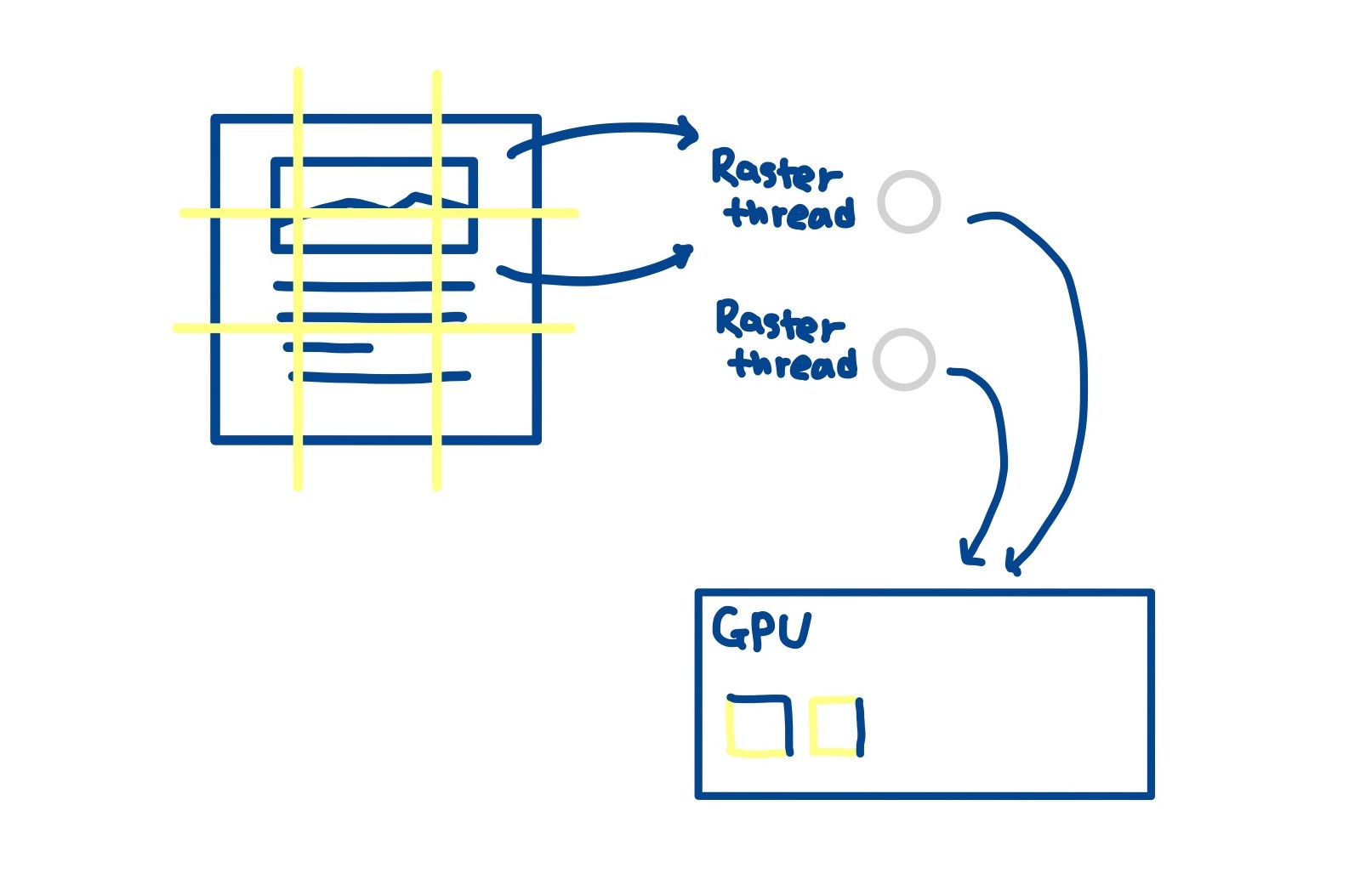

레이어 트리가 생성되고 페인트 순서가 결정되면 메인 스레드는 이 정보들을 합성 스레드에 커밋합니다. 다음으로 합성 스레드는 각 레이어를 픽셀화하고, 타일로 나눕니다. 이 타일은 래스터 스레드로 보내진 다음 래스터화되어 GPU 메모리에 저장됩니다. 합성 스레드는 커밋 받은 레이어를 쪼개어 래스터화하고 프레임으로 만들어서 GPU에 전달하는 역할을 수행한다고 생각하면 됩니다.
더 자세히 보겠습니다. 타일을 래스터한 뒤에는 합성 프레임을 생성하기 위해서 DrawQuad라는 타일 정보를 수집합니다. (합성 스레드는 래스터 스레드의 우선순위를 지정해서 뷰포트나 뷰포트 근처에 있는 항목을 먼저 래스터할 수도 있습니다.)
- DrawQuad : 페이지 구성을 고려하여 메모리에서 타일의 위치와 페이지에서 타일을 그릴 위치 같은 정보 포함
- 합성 프레임: 페이지의 프레임을 나타내는 DrawQuad의 모음

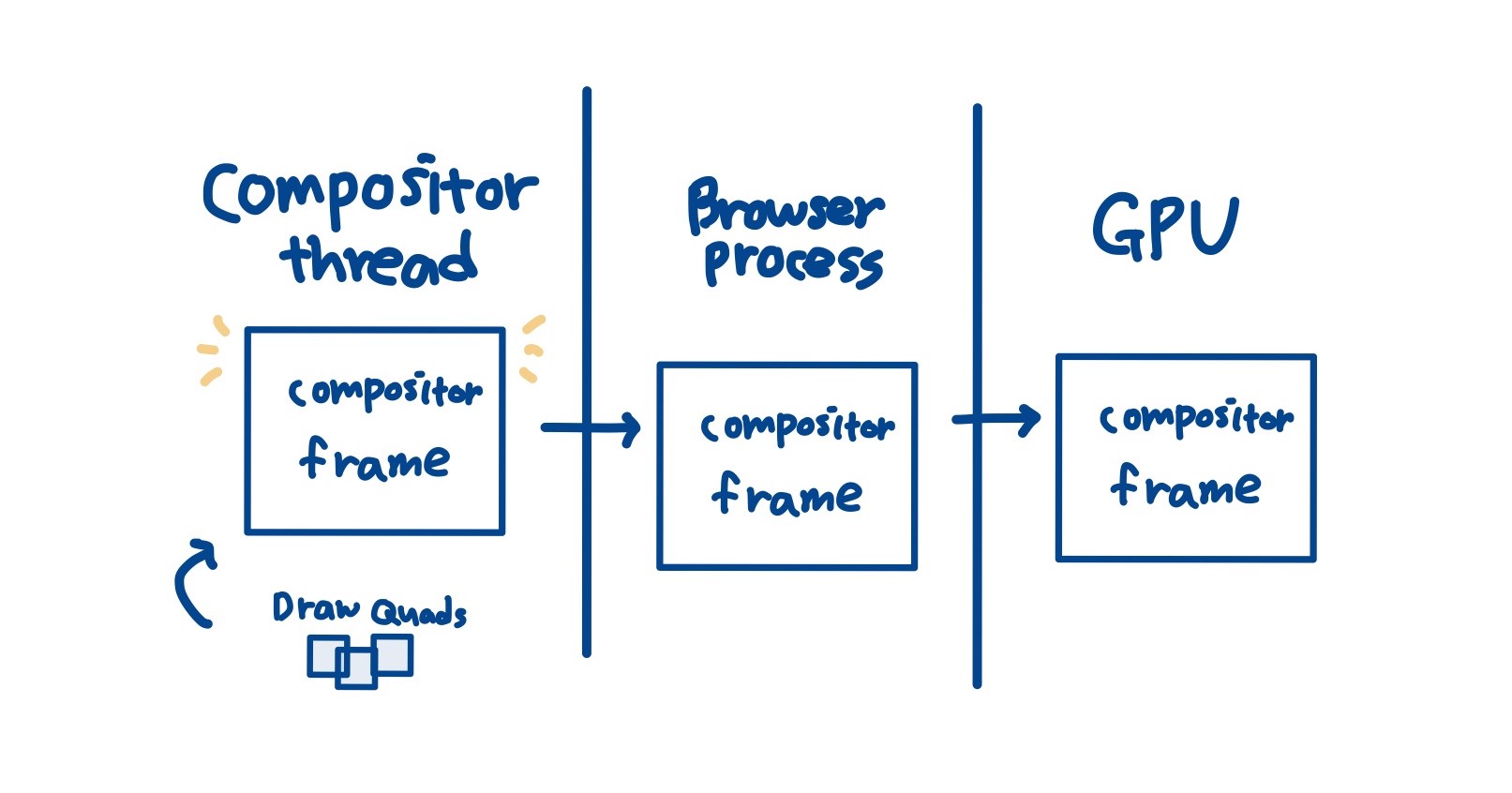

그 다음 합성 프레임은 IPC를 통해서 브라우저 프로세스에 전달됩니다. 이 때 UI 스레드는 브라우저 UI 변경을 위해서 또는 렌더러 프로세스에서는 확장을 위해서 다른 합성 프레임을 추가할 수도 있습니다. 그리고 스크롤 이벤트가 발생했을 때 합성 스레드는 GPU로 보낼 또 다른 컴포지터 프레임을 생성하기도 합니다. 브라우저 프로세스에서 GPU로 프레임이 전달되면 여러 개의 합성 프레임을 단일 프레임으로 합치고 화면에 픽셀을 렌더링합니다. 이렇게 브라우저 렌더링 과정이 마무리됩니다.
합성의 장점은 메인 스레드를 포함하지 않고 수행된다는 것입니다. 합성 스레드는 스타일 계산이나 자바스크립트 실행을 기다릴 필요가 없습니다.
개발자 도구를 통해 보기
CRP(Critical Rendering Path)을 개발자 도구 성능 탭에서 확인해 볼 수 있습니다.

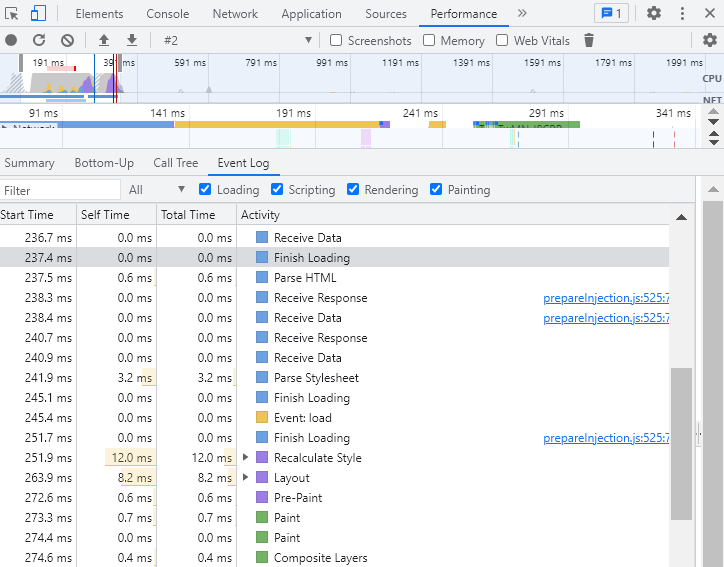

처음 페이지를 로드했을 때의 기록입니다. 순서대로 Receive Data를 통해 HTML을 받아오면 Parse HTML 과정을 거쳐 HTML을 파싱합니다. Parse StyleSheet 단계에서 CSS를 파싱하고, Event:load 단계에서는 자바스크립트 소스를 실행하고 있습니다. 레이아웃 트리를 생성하는 Layout 단계를 거쳐 Paint 단계를 거친 후 Composite Layers 단계로서 렌더링 과정을 마무리 했습니다.
